COMPOSTEUR DE JARDIN
JARDINAGE - Cultivez votre savoir-faire.
COMPOSTEUR DE JARDIN – technique.
TRANSFORMATION DES VEGETAUX EN COMPOSTE
Une machine mécanique simple, pratique, entièrement autonome et mobile qui assure l'ensemble des opérations de transformation des végétaux du jardin en composte directement utilisable.
DOMAINE TECHNIQUE
La fabrication de composte est l'opération de décomposition -par fermentation- de matières végétales pour les transformer en débris organiques utilisables en apport fertilisant appelé composte.
Les déchets traités proviennent :
· du jardin et d'espaces verts (tonte du gazon, herbe, feuilles mortes, taille de haies, élagage d'arbres, plantes en fin de vie, ...),
· des produits ménagers (épluchures, feuillages des légumes, ...)
INCONVENIENTS DES MATERIELS SUR LE MARCHE ACTUEL.
Les matériels de fabrication de composte disponibles sur le marché sont généralement réalisés en bois ou en matière plastique. Il s'agit d'un "parc ajouré" de stockage fixe où fermentent les végétaux entreposés. Ce procédé simple de fabrication de composte permet essentiellement de stocker les débris végétaux avec pour inconvénients des durées d'élaboration relativement longues et surtout une mise à disposition peu aisée des produits traités en composte. Les produits utilisables sont les plus anciens donc situés en partie inférieure du stockage.
PRINCIPE DE FABRICATION DE COMPOSTE PAR LA MACHINE.
La machine de fabrication de composte -décrite dans ce brevet- permet de pallier aux inconvénients des appareils du marché actuel. La machine est naturellement basée sur le principe de fermentation des débris mais ajoute les opérations complémentaires permettant d'accélérer la transformation et surtout de mettre à disposition séparée les produits traités directement utilisables.
Toutes les opérations de transformation des végétaux, réalisées en simultané, sont les suivantes :
· Le malaxage,
· L'oxygénation,
· La fermentation,
· La fragmentation,
· La séparation,
· Le stockage.
AVANTAGES DE LA FABRICATION DE COMPOSTE A DOMICILE.
La fabrication de composte par une machine individuelle à domicile permet à la fois la production, pour un usage propre, de fertilisants naturels et pour la collectivité une réduction du volume des ordures ménagères.
DOMAINE D'UTILISATION ET DIMENSIONNEMENT.
La machine de fabrication de composte est complémentaire de la tondeuse à gazon. La gamme en dimensions des machines disponibles doit être adaptée aux segments de marché de la clientèle liée au volume de déchets à traiter annuellement. A titre d'exemple, pour une surface de terrain de 800 à 1500 mètres carrés, la taille du bac rotatif du composteur doit être d'environ 1000 litres soit 600 à 700 litres utiles.
DESCRIPTION TECHNIQUE DE LA MACHINE.
La machine de fabrication de composte est adaptée aux besoins individuels, notamment en secteur résidentiel, pour transformer et valoriser les déchets végétaux actuellement traités en ordures ménagères.
Le principe est de stocker les végétaux à traiter dans un bac rotatif à vitesse lente permettant les opérations de fabrication du composte.
La machine mécanique est énergétiquement autonome et mobile au gré de l'utilisateur.

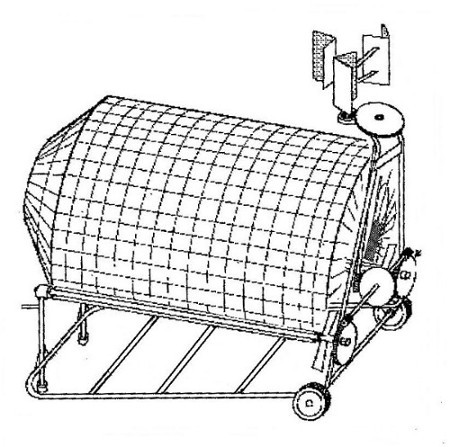

Les éléments décrits ci-dessous sont repérés dans le schéma en perspective en tête du document:
1- Une structure support - des éléments ci-dessous - munie de deux roues à l'arrière et de deux poignées à l'avant permettant la mobilité de la machine. Elle est munie d'un bac de réception des produits compostés situé en dessous du panier rotatif.
2 - un panier rotatif de collecte des déchets indépendant de forme cylindrique constitué d'un "grillage" de mailles de 2 cm environ, d'une façade avant équipée d'une ouverture de chargement (le diamètre de l'ouverture doit permettre le remplissage à partir d'un bac de tondeuse à gazon) et d'une façade arrière non ou faiblement ajourée.
Le bac rotatif est incliné façon à faciliter l'accès à l'ouverture lors du chargement et au bac de réception du composte utilisable. L'ouverture équipée de guides internes en hélice refoulant vers l'intérieur le contenu ainsi que l'inclinaison de l'ouverture évitent l'adjonction d'une porte d'obturation.
Le panier cylindrique est indépendant et posé sur les deux rouleaux de la transmission (3). Il est maintenu latéralement par une roulette libre assurant une butée sur la façade arrière.
3 - Deux rouleaux, de faible diamètre, supportent le panier et le font tourner à très faible vitesse. Ils sont réalisés par un ensemble de trois tubes cylindriques disposés en périphérie de l'axe; ils assurent l'écrasement du composte et la rotation avec peu de glissement du bac rotatif. Le profil des rouleaux permet également de transmettent au bac rotatif un mouvement vertical alternatif facilitant le passage du composte. Un dispositif en hélice solidaire de l'axe des rouleaux et fixé entre le pignon d'entraînement et la partie arrière du rouleau, pousse le composte vers l'avant du bac de réception du composte.
4 - une éolienne à axe vertical de type anémomètre est constituée de plusieurs bras (trois ou quatre) reliés chacun à un volume creux de forme aérodynamique inversée (conique, semi-hémisphérique...) L'axe creux, muni d'un pignon à sa base qui la relie au mécanisme de transmission, tourne autour d'un pivot fixé sur la partie haute de la structure.
L'énergie du vent "éolien" entraîne en rotation de façon discontinue -au gré du vent- le mécanisme par pression différentielle sur les volumes creux.
5 - une transmission, reliant l'éolienne (4) aux deux rouleaux (3), supportant le bac rotatif, réalisé par un ensemble -simple et rustique- fortement démultiplié de mécanismes de vis sans fin et de pignonnerie (5).
